Обзор смарт-окуляра Pegasus SmartEye от Руслана Ильницкого

Pegasus SmartEye

Это действительно умный окуляр, так как он умеет АВТОНОМНО складывать кадры в режиме реального времени, синхронизироваться с монтировкой телескопа и даже работать в режиме полноценной беспроводной астрономической камеры с поддержкой ASCOM. Внутри находится микрокомпьютер, который детектирует звёзды в кадре и автоматически складывает их. Мне удалось протестировать SmartEye и под тёмным горным небом, и в центре засвеченного города. Впечатления, скажу так, неоднозначные, однако равнодушным это устройство точно никого не оставит.

Важное уточнение. Смарт-окуляр Pegasus SmartEye изначально заточен для наблюдения объектов дальнего космоса, поэтому наземные наблюдения, наблюдения Луны и планет через него малопродуктивны, так как изображение будет обновляться в лучшем случае с периодом в полсекунды.

Технические характеристики:

• Посадочный диаметр 2”, совместимость со стандартными 2-дюймовыми фокусерами;
• Цветной КМОП-сенсор Sony IMX533, обеспечивающий получение изображений с высоким разрешением;
• Дисплей сверхвысокой четкости обеспечивает детализированное изображение объектов, OLEDoS (OLED on Silicon);
• Широкий угол обзора 90°. Вынос выходного зрачка 12 мм;
• Высококачественный двухступенчатый термоэлектрический охладитель (TEC), обеспечивающий охлаждение до температуры на 30°C ниже температуры окружающей среды;
• Диапазон регулировки диоптрий от +1 до -5;
• Поддержка двухдиапазонного Wi-Fi (2,4 ГГц и 5 ГГц 802.11 b/g/n/ac);
• Bluetooth 5 с поддержкой Bluetooth с низким энергопотреблением (BLE);
• Встроенный картридер для карт SD для удобного хранения файлов FIT. SD-карта приобретается отдельно;
• Порт USB-C для подключения к внешним источникам питания. Требования к питанию: 5 В/3 А;
• Рабочий отрезок 12 мм;
• Вес: 795 г;
• Корпус из алюминиевого сплава;
• Гарантия 2 года;
• Совместимость с устройствами iOS и Android.

ВНЕШНИЙ ВИД, КОМПЛЕКТАЦИЯ

Мне достался выставочный образец. Поставляется SmartEye в большой картонной коробке, внутри которой находится прочный кофр для транспортировки и хранения. В комплекте — окуляр, переходник на 2 дюйма, кабель питания, защитная крышка на глазную линзу, защитная крышка на матрицу. Корпус окуляра металлический, диаметр корпуса примерно 94 мм. Из разъёмов — Type-C (питание, обновление прошивки), порт автогида ST-4, разъём под MicroSD карту. Есть индикатор питания возле USB-порта. На корпусе есть небольшая Wi-Fi антенна в виде шайбы (может быть заменена на другую, разъём SMA).

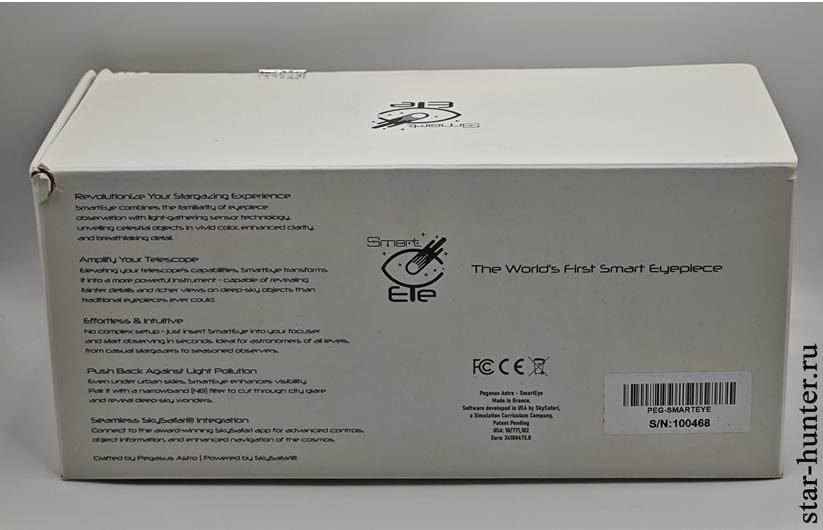

Коробка

Коробка

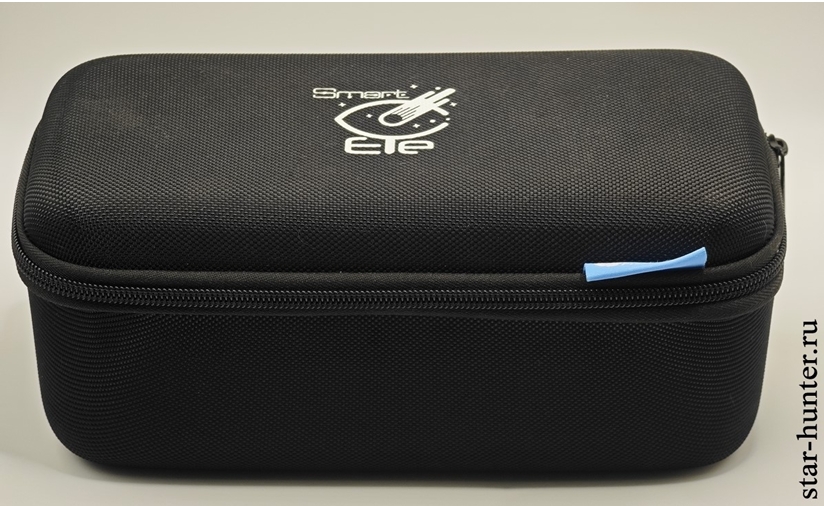

Кофр

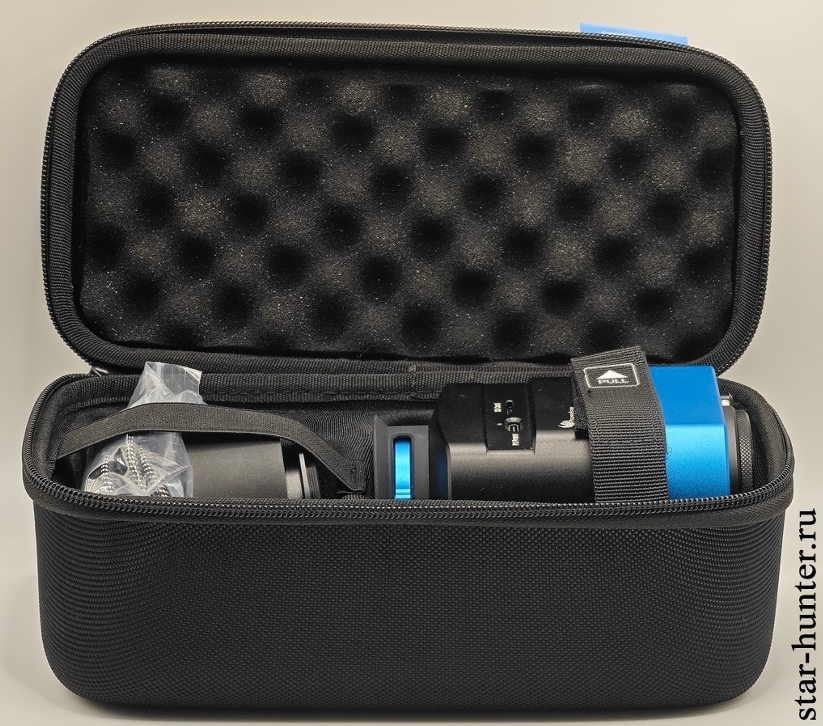

Кофр

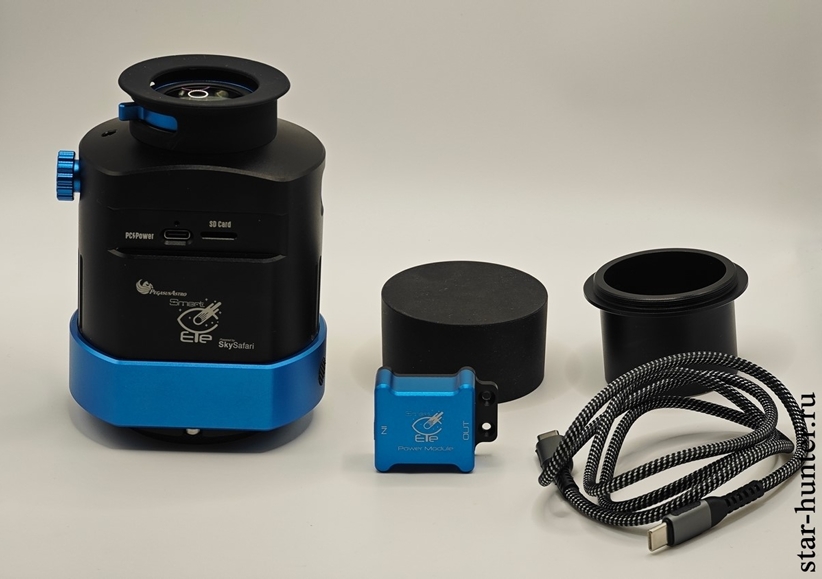

Комплектация

Вид со стороны антенны

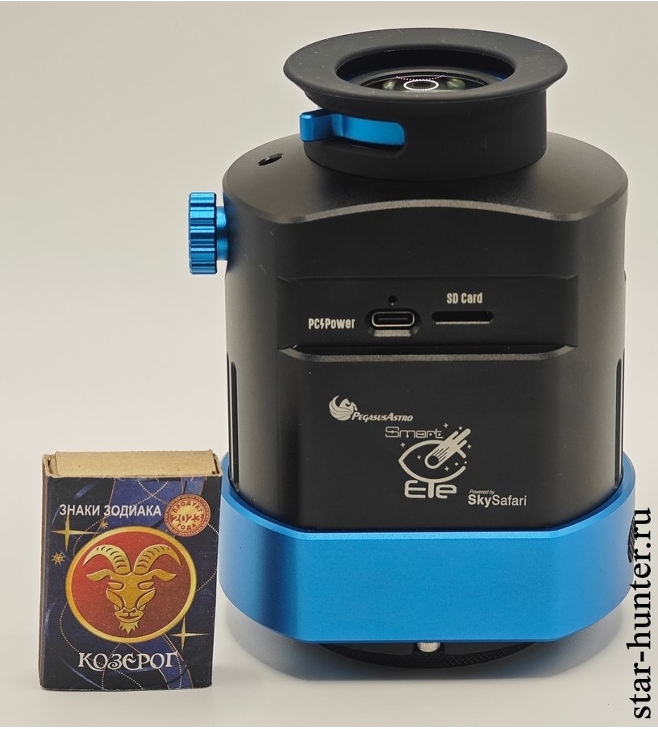

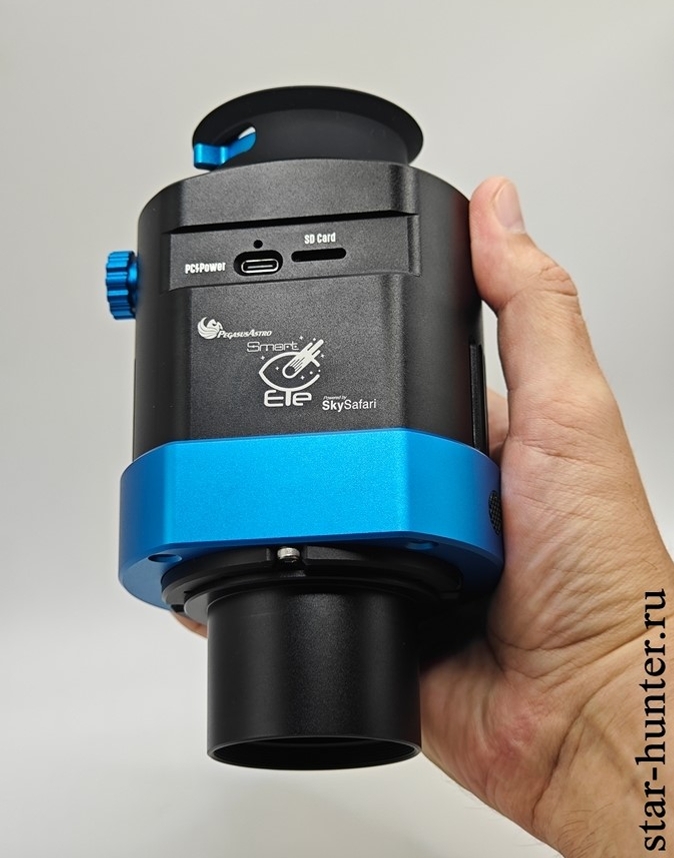

Сравнительные размеры

Вид со стороны антенны

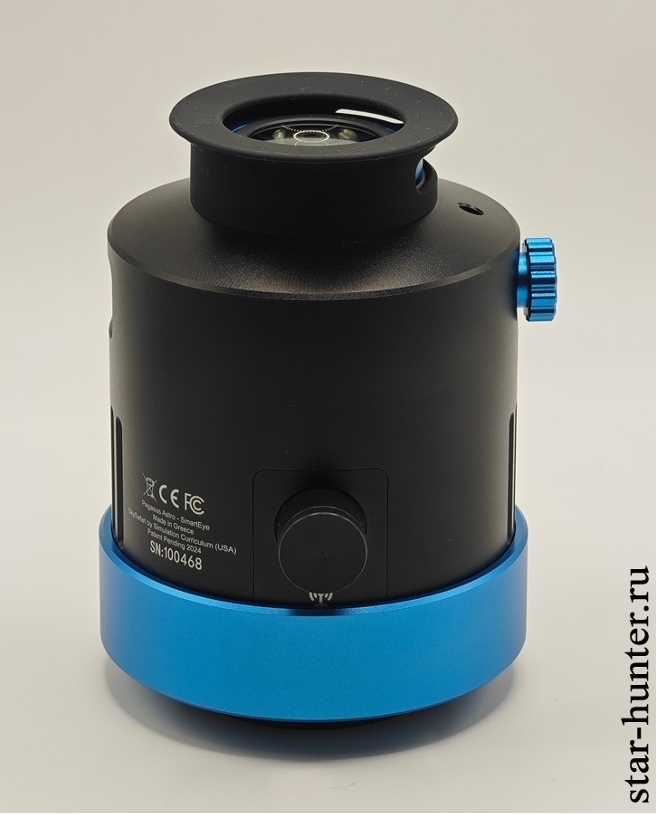

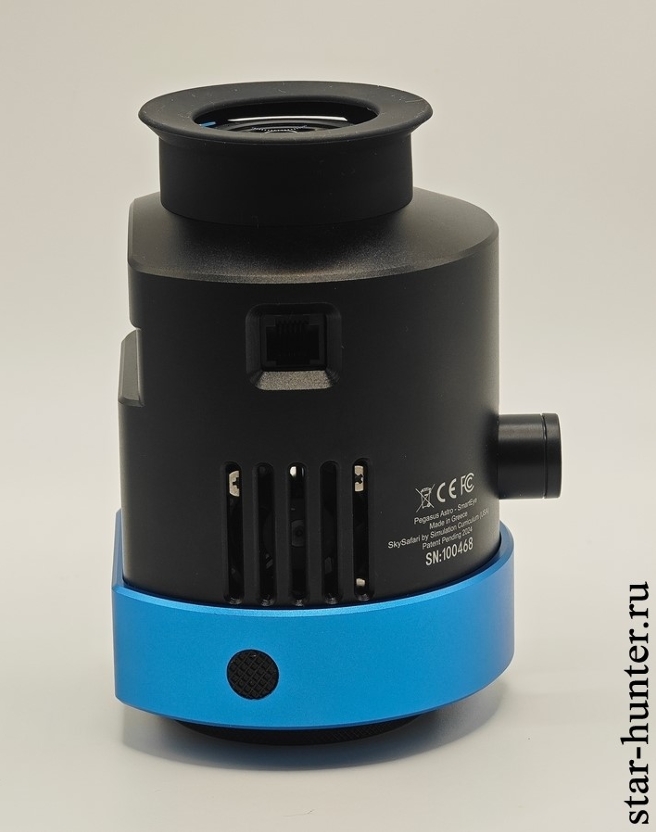

Вид со стороны ST4 порта

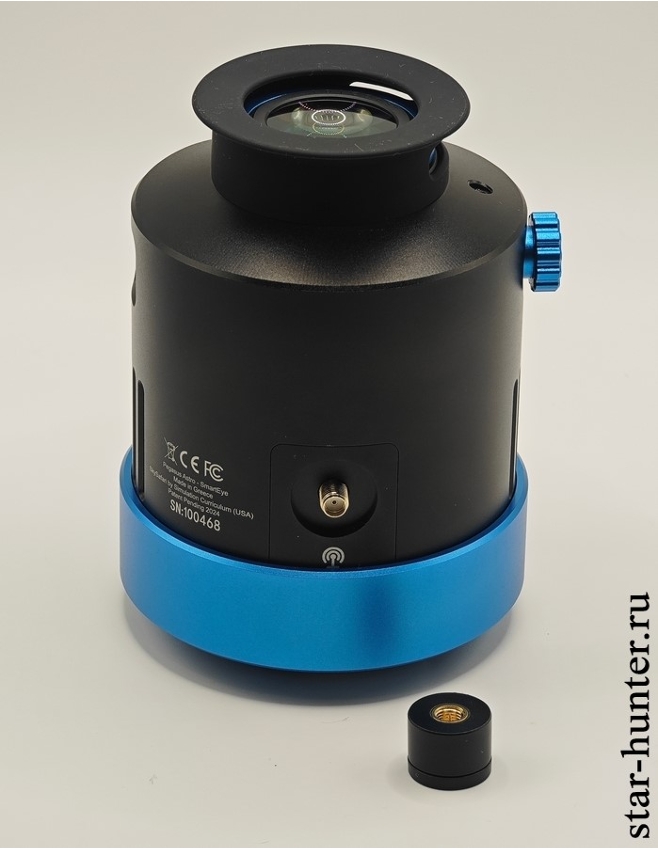

Антенна откручена

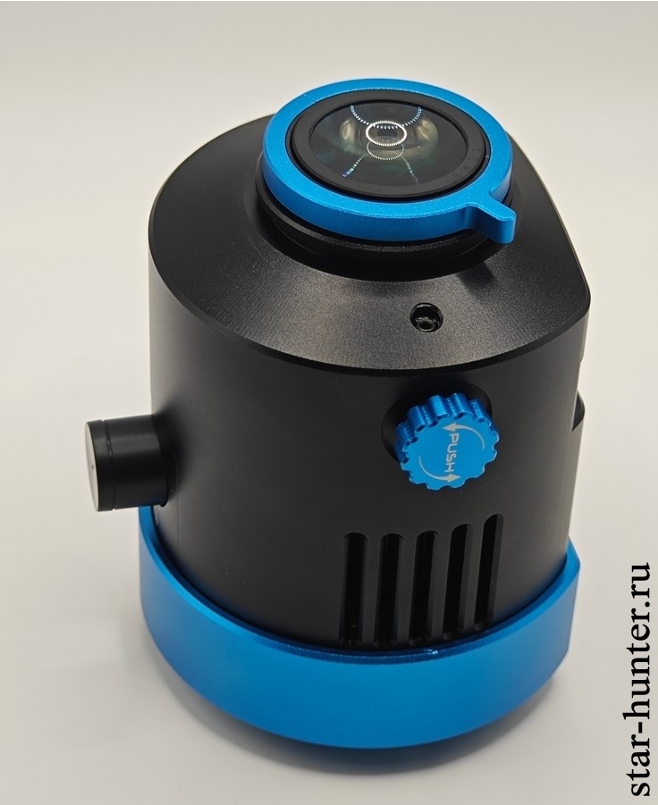

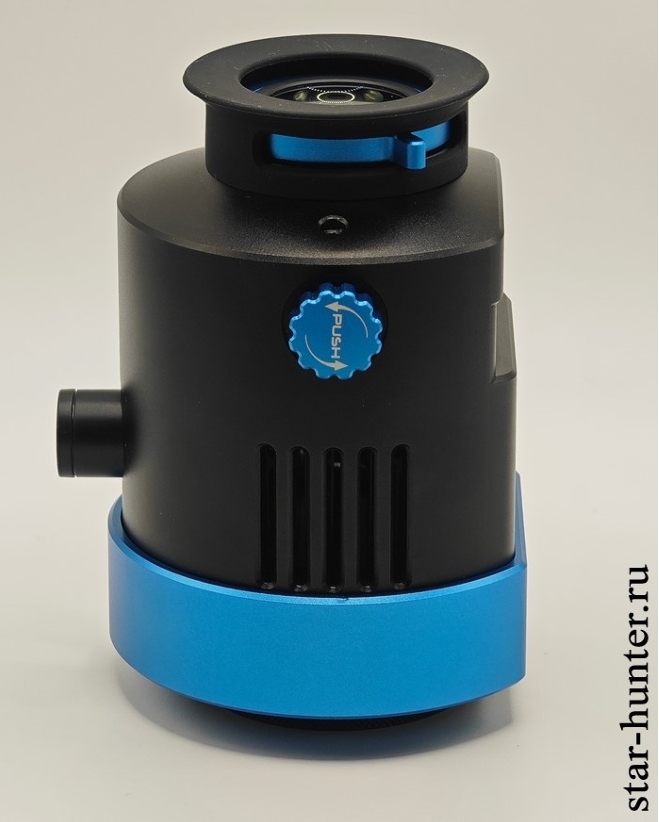

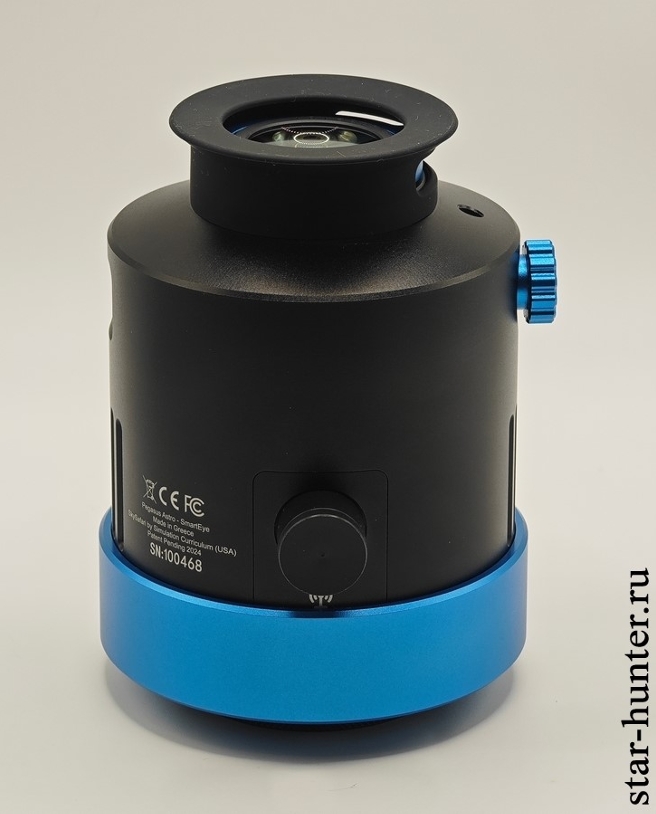

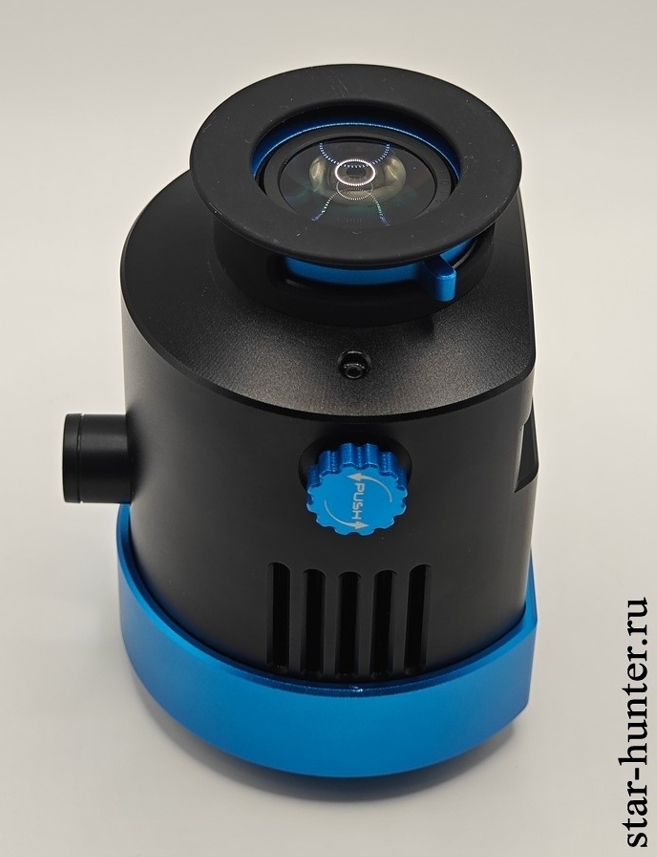

Вид со стороны валкодера

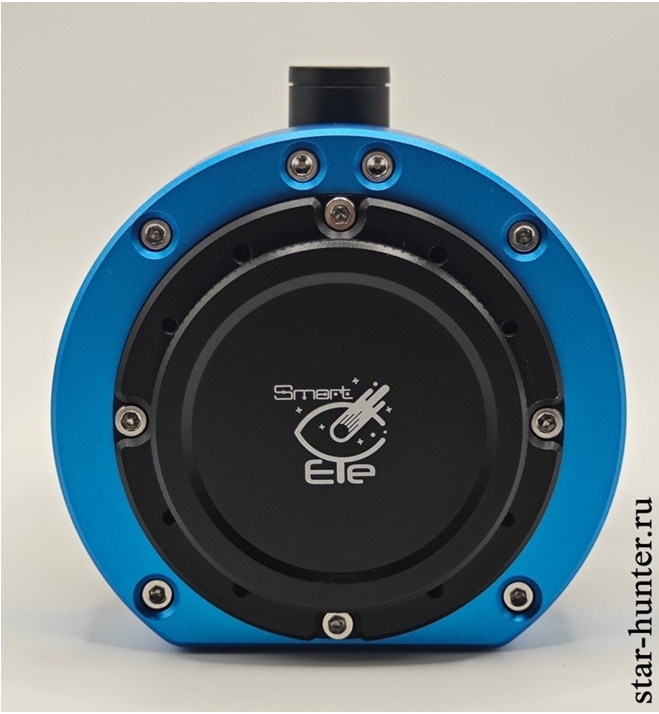

Защитная крышка на матрице

Внутренняя резьба возле матрицы нестандартная, М54. Размер защитного стекла примерно 19.5 х 17 мм, есть зелёное просветление. В комплекте есть переходник на 2 дюйма с наружной резьбой М54, внутренней резьбой под 2-дюймовый светофильтр. Длина переходника 41 мм (с резьбой), без резьбы 37 мм (от носика до фланца).

Передний фланец

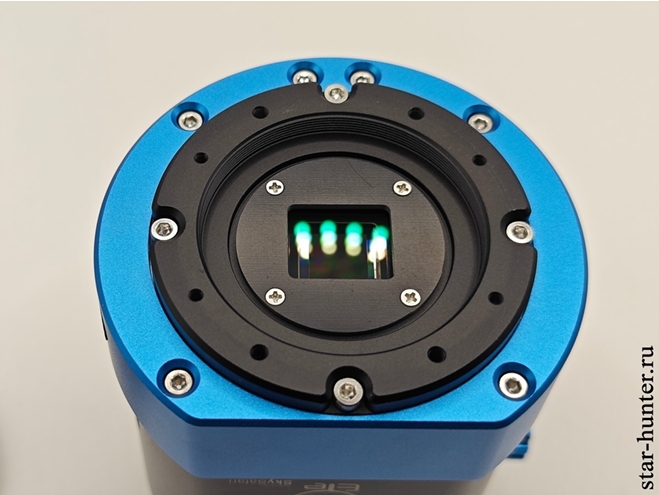

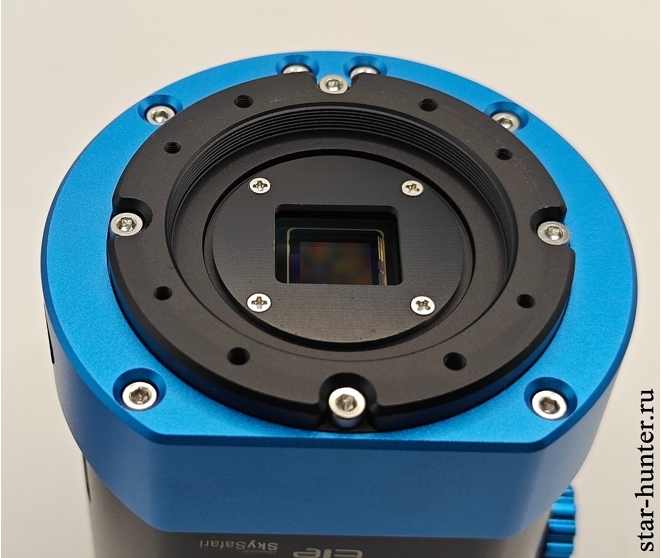

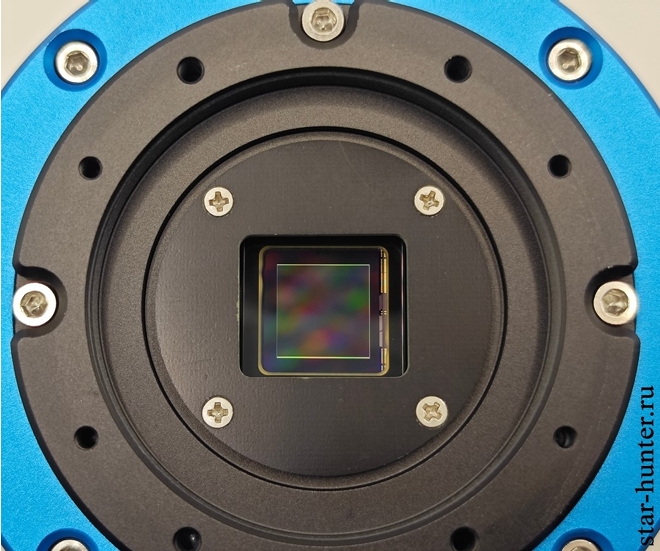

Матрица

Блики от защитного стекла

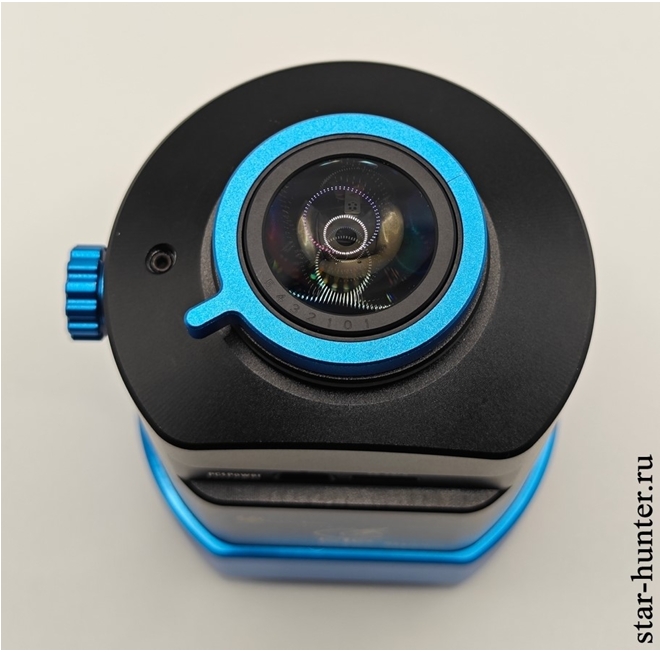

Наглазник каучуковый мягкий, съёмный. Есть рычаг диоптрийной коррекции, угол поворота рычага почти 90 градусов. Под мои -2 диоптрии хватило с запасом, до заявленных -5 должно хватать. Глазная линза плоская, диаметром 28.6 мм, снаружи без просветления, изнутри заметно сине-зелено-сиреневое просветление. Измеренное видимое поле зрения окуляра составляет 82-84 градуса. Край поля размытый. Выноса зрачка не хватает для наблюдения в очках. Несмотря на использование OLED технологии, чёрный фон выглядит недостаточно чёрным (как, например, OLED-окуляр в телескопе Unistellar). Кроме того, есть заметная широтно-импульсная модуляция при снижении яркости подсветки.

Наглазник

Наглазник снят

Наглазник снят

Интересно, что разрешение экрана окуляра составляет 2560x2560 пикселей, в то время как разрешение матрицы 3008x3008.

ТЕСТИРОВАНИЕ

Питается окуляр напряжением 5В по Type-C, при этом необходима сила тока около 3А. Производитель настоятельно рекомендует использовать только комплектный адаптер питания 12В-5В во избежание повреждения устройства, либо подходящий повербанк с мощностью не менее 30 Вт. Я спокойно запитал окуляр от повербанка Ugreen PB722 через сторонний Type-C — Type-C кабель без каких-либо проблем. После подключения питания загрузка занимает около 50 секунд. Без включенного охлаждения при 20 градусах тепла потребляемая мощность составила 8.3 Вт. При включении охлаждения потребление поднялось до 10-13 Вт. Охлаждение с +20 до 2 градусов заняло около 5 минут. После отключения охлаждения прогрев до исходной температуры занял около 3 минут. Есть заметный шум от вентилятора, но скорость вращения вентилятора можно регулировать.

При подаче питания окуляр включится через минуту и предложит выполнить настройку диоптрий — сдвигая рычажок диоптрийной коррекции, необходимо добиться чёткого изображения в окуляре.

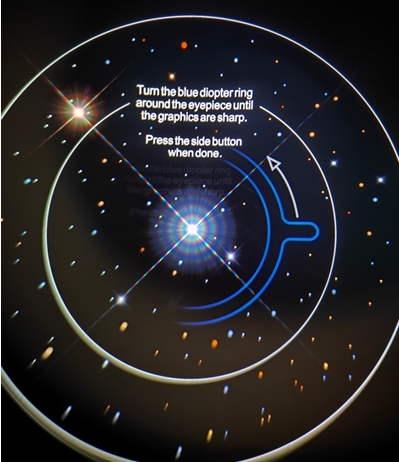

Стартовый экран, снимок через камеру смартфона

Для управления окуляром используется небольшой металлический маховичок валкодер с возможностью нажима. Диаметр валкодера 28 мм, есть небольшой люфт при вращении. Управление очень простое и понятное. Нажатие на валкодер — вход в меню или выбор элемента меню. Вращение валкодера — пролистывание пунктов меню. Меню на английском языке, но оно простое и незамысловатое, разобраться можно. Для выключения окуляра необходимо зайти в главное меню, пролистать до пункта SHUTDOWN и нажать на валкодер.

Структура меню (с моим переводом на русский язык):

• Main Menu (Главное меню)
• Live View (Живой просмотр)
• New Observation (Новое наблюдение)
• Resume Observation (Продолжить наблюдение)
• Settings (Настройки)
• Display (Дисплей)
• Screen Brightness (Яркость дисплея)
• 5% to 100%
• Crosshair Overlay (Наложение перекрестья)
• Focus Assist (Помощник фокусировки)
• Alignment Error Msg (Сообщение об ошибке выравнивания)
• Modes (Режимы)
• Color or Monochrome (Цветной или монохромный)
• Light Sensor (Световой сенсор)
• Sensor Temperature (Температура сенсора)
• 20, 10, 5, 0 (° Celsius)
• Integration Time (Время накопления)
• 5s, 10s, 15s, 20s, 25s, 30s
• Take Dark Frames (Сделать темновые кадры)
• Clear Darks (Очистить темновые кадры)
• Alpaca Mode (Режим Alpaca)
• Adjust Fan Speed (Настроить скорость вращения вентилятора)
• Localization (Локализация)
• Wi-Fi Region (Регион Wi-Fi)
• Storage (Накопитель)
• Storage & Capacity (Накопитель и ёмкость)
• Eject SD Card (Извлечь SD карту)
• Format SD Card (Форматировать SD карту)
• Save Raw FITS (Сохранять Raw FIT)
• General (Общие)
• About (Об устройстве)
• SmartEye WIFI (Настройки Wi-Fi)
• Guest View Sharing (Гостевой просмотр)Web Dashboard (Веб-панель управления)
• Reset to AP Mode (Сброс к режиму точки доступа)
• Factory Reset (Сброс к заводским настройкам)
• Shutdown (Выключение)

БЫСТРЫЙ СТАРТ

Выбираем Live View в меню, в этом режиме выдержка 0,5 с для быстрой фокусировки. Вращая колесо фокусера телескопа, настраиваем резкость. После того, как фокусировка достигнута, нажимаем в главном меню New Observation. Окуляр автоматически начинает делать снимки и копить сигнал. Сначала изображение будет монохромным, далее по мере накопления появятся цветные детали.

Один из первых кадров

Ещё накопление

Цветное изображение

Первый тест был выполнен на телескопе Sky-Watcher BK Dob 14" Retractable SynScan Go-To на альт-азимутальной монтировке. Телескоп был предварительно отъюстирован и привязан по небесным объектам, управление телескопом осуществлялось с пульта. При этом группа из 30 человек наблюдала в телескоп через электронный окуляр. Из-за неточности ведения монтировки, тряски при прикосновении к окуляру и небольшого ветра много кадров ушло в брак, а даже те, что ушли в сложение, выдали не очень чёткую картинку. Даже несмотря на то, что встроенное в окуляр программное обеспечение автоматически компенсирует вращение поля, из-за низкой точности ведения результат меня не устроил.

Было интересно наблюдать за реакцией людей при просмотре в окуляр SmartEye. Те, кто впервые смотрел в телескоп (около 66% группы), были впечатлены даже такой детализацией и цветом. Мнение продвинутых любителей и опытных наблюдателей (33%) разделилось от "Круто!" до "Ерунда". Лично мне не понравился слишком светлый фон (возможно, он регулируется) и маленький вынос зрачка в сочетании с большим полем зрения. Пиксели на экране были заметны — возможно, линза окуляра с бОльшим фокусным расстоянием и меньшим поле зрения была бы уместнее. Также мне не понравилось, что внешняя поверхность глазной линзы без просветления - это может потенциально снижать контраст. Край поля зрения был виден размыто из-за оптики окуляра, а охватить всё поле зрения глазом было достаточно сложно, необходимо был смещать глаз вдоль оптической оси. Сам окуляр при этом отработал как надо — кадры складывал, изображение из тусклого чёрно-белого постепенно превращалось в цветное. При этом многие объекты глазом были видны гораздо хуже, чем в электронный окуляр.

Ниже приведу некоторые изображения из этого теста, полученные после непосредственного сложения через окуляр (автоматически сохраняются на карте памяти). При этом результаты "наблюдений" сохраняются в виде "кружочка", но и исходные кадры в RAW-формате также могут сохраняться в память. Накопление было небольшим, около 5-10 минут. Корректор комы при съёмке не использовался.

Туманность М57

Туманность NGC 7293

Галактика М33

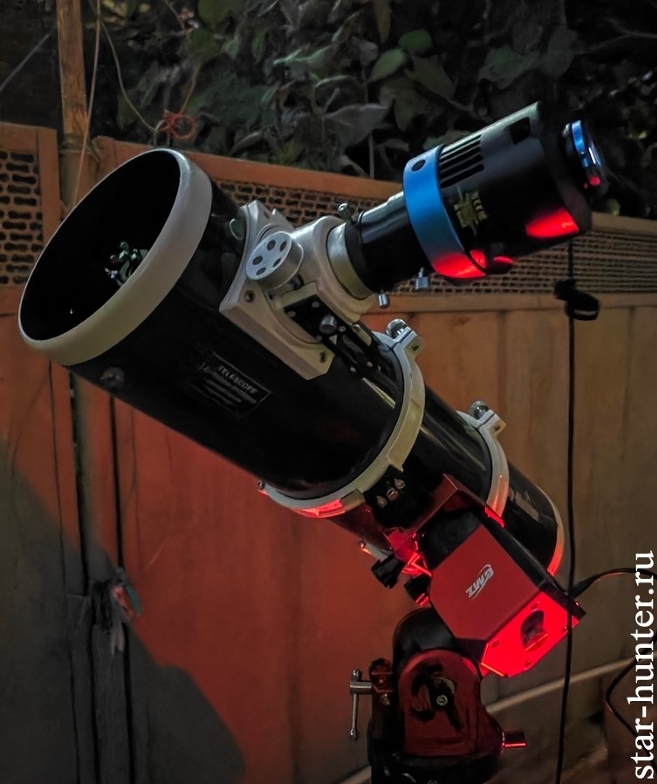

После наблюдений через моторизированный Добсон я понял, что надо проверить окуляр SmartEye на более устойчивой монтировке. Для этого я использовал телескоп Sky-Watcher BKP150750 и монтировку ZWO AM3. Наблюдениям мешала городская засветка, но светофильтры я не использовал.

Второй тест

Процент бракованных кадров резко уменьшился, разница с Добсоном стала просто огромной. Я впервые наконец-то "увидел" туманность "Конская Голова", а именно этот тёмный контур в центре.

Туманность Конская Голова

Наконец-то внятно "увидел" знаменитую Крабовидную туманность М1, а не просто как размытое пятно:

Крабовидная туманность М1

Даже немного проработалась туманность "Розетта", несмотря на малое накопление сигнала:

Туманность Розетта

Ну и, конечно же, бесконечно красивая Туманность Ориона:

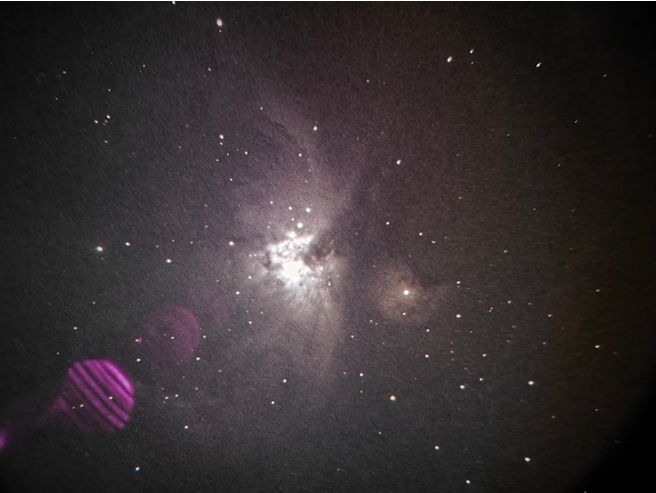

Туманность Ориона

Вывод: этому электронному окуляру нужен телескоп с хорошим ведением и устойчивой монтировкой. В идеале — не топать возле телескопа и не прижиматься глазом к окуляру. В этот раз наблюдения мне понравились больше. Но всё же меньшее поле зрения окуляра в сочетании с увеличенным выносом зрачка было бы более комфортно.

ПОДКЛЮЧЕНИЕ К ОКУЛЯРУ

При включении окуляр запускает точку доступа Wi-Fi, к которой можно подключиться со смартфона, планшета или компьютера. Специальное приложение не требуется, достаточно зайти в браузер по адресу smarteye.local Настроек в веб-интерфейсе гораздо больше, можно посмотреть текущий вид в окуляр и сохранить себе изображения. Ниже привожу некоторые настройки в веб-интерфейсе.

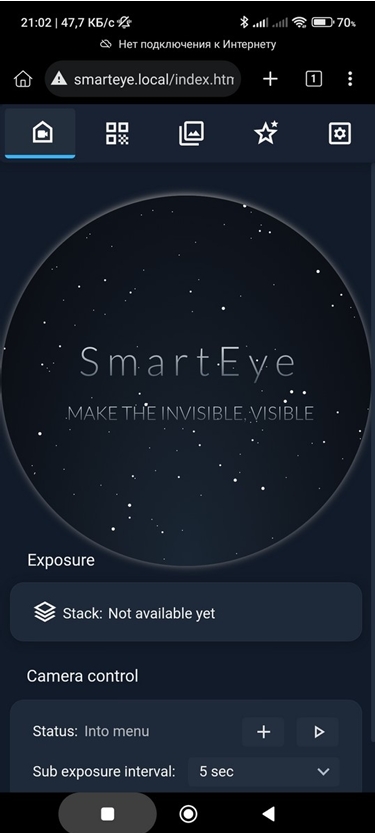

Стартовый экран

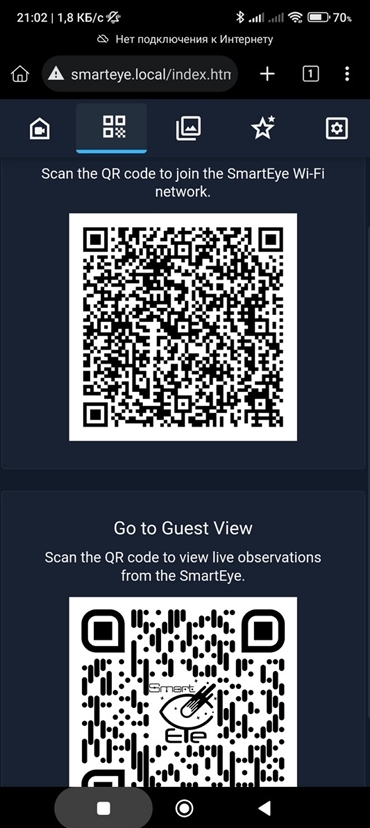

QR-код для подключения, в том числе гостевой доступ

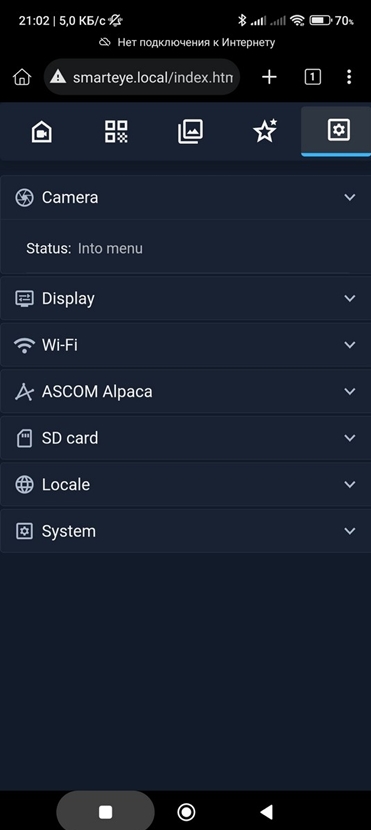

Настройки

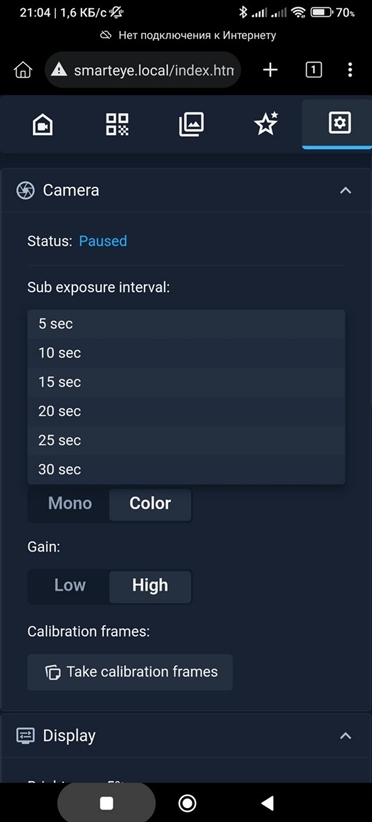

Настройки камеры

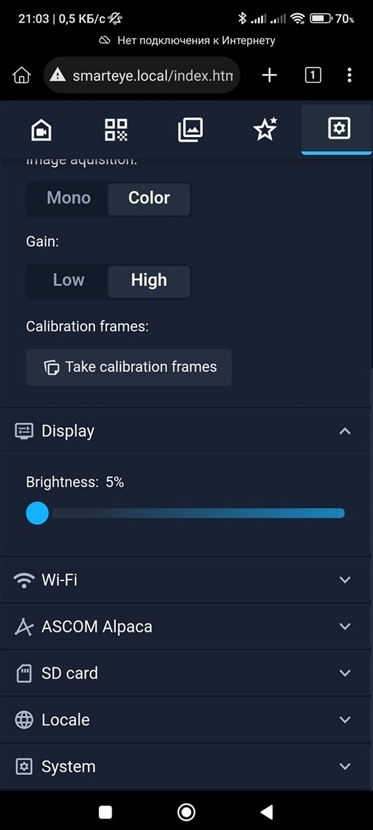

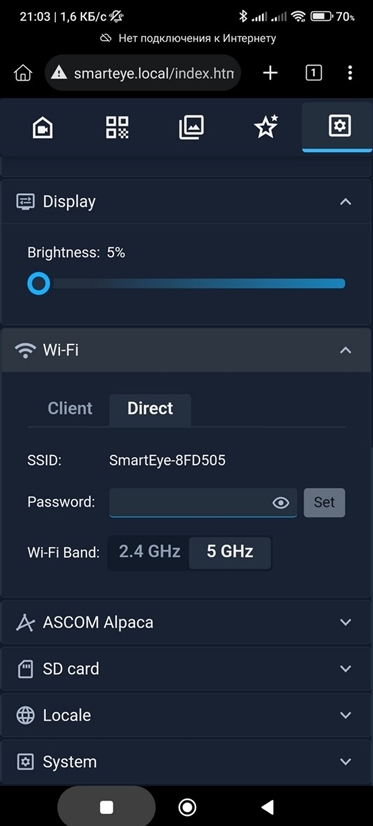

Настройки дисплея

Настройки Wi-Fi

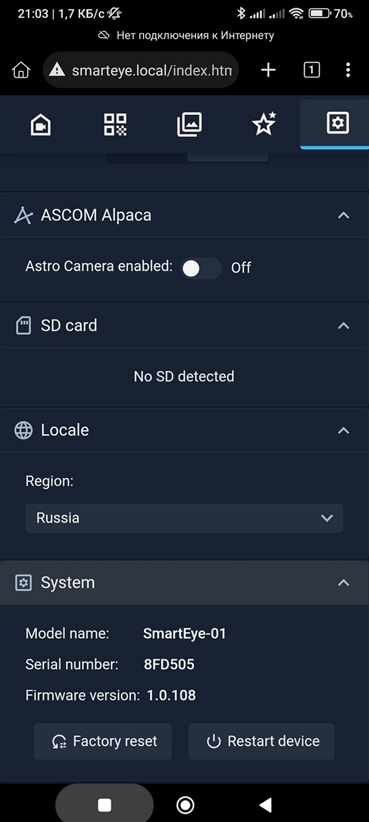

Другие вкладки настроек

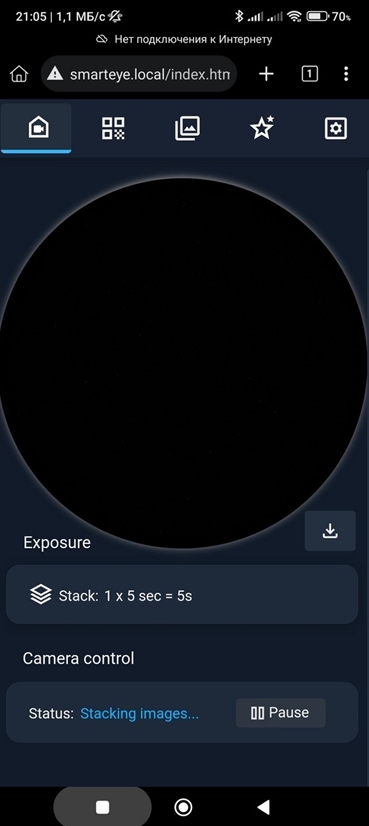

Главный экран, начало съёмки

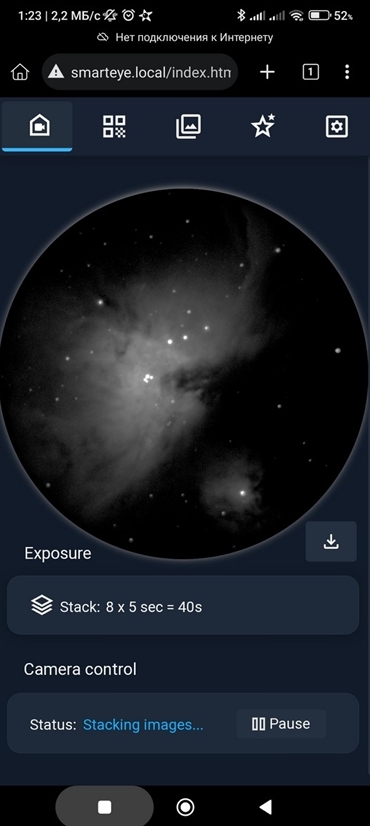

Туманность Ориона, накопление 40 секунд

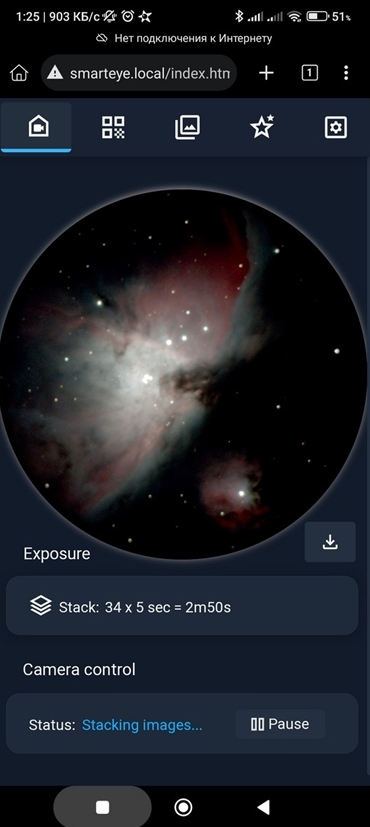

Туманность Ориона, накопление 2 минуты 50 секунд

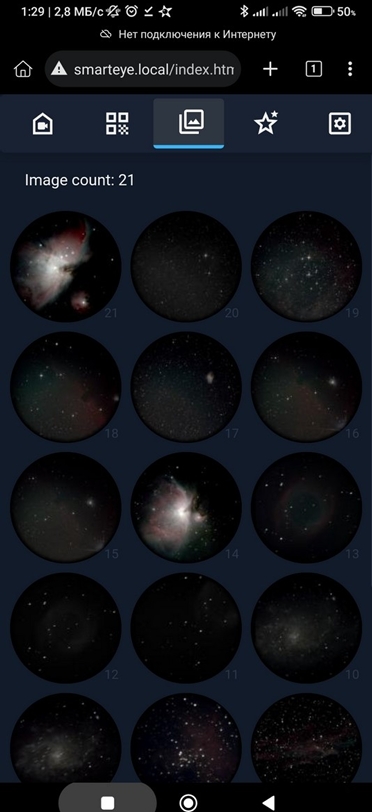

Галерея

Хоть и SmartEye может работать в режиме полноценной астрокамеры с подключением к ПК, но именно в беспроводном режиме. К сожалению, в этом режиме протестировать SmartEye я не успел.

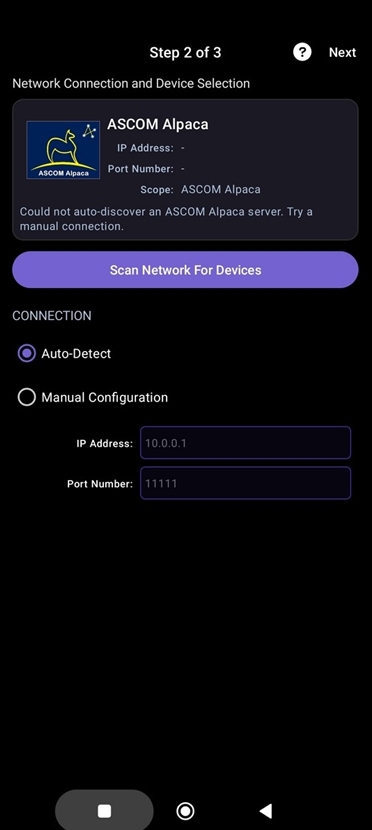

Адрес и порт для подключения к окуляру в режиме астрокамеры

Также я не смог проверить работу окуляра с приложением SkySafari, так как оно платное и его надо именно покупать, а купить в России приложение нынче проблематично.

ВЫВОДЫ

+ Работает! Складывает! Показывает!

+ Множество настроек, обширный функционал и для новичка, и для продвинутого любителя

+ Универсальность — и окуляр, и астрокамера

+ Автономность

+ Возможность делать и учитывать калибровочные кадры

+ Небольшое энергопотребление

+ Простой интерфейс, быстрый старт

- Поле зрения слишком широкое, край поля размыт

- Вынос зрачка небольшой, не подходит для наблюдения в очках

- Фон экрана я ожидал потемнее (возможно, регулируется где-то в настройках)

- Заметна пикселизация изображения, заметно рушит "погружение" в картинку

- Не подходит для наземных наблюдений, просмотра Луны и планет

- Нет адаптера на 1.25 дюйма.

У компании Pegasus получилось очень интересное устройство. При этом оно позиционируется не как замена традиционным наблюдениям, а как дополнение к ним. При этом я не могу отнести подобную концепцию окуляра к "живым" наблюдениям — для меня "живая" картинка —  это просмотр в режиме реального времени без сложения. Фактически в SmartEye мы смотрим результат сложения (или накопления). Да, картинка свежая и актуальная, но она статичная. Вспомнил, что в Добсон 14" ради интереса я еще посмотрел пару шаровых скоплений — через электронный окуляр не видно мерцания звёзд, "звёздной пыли". Но вынужден признать, что ряд объектов "воспринимается" совершенно иначе. Также хочу отменить, что в телескопе Unistellar встроенный окуляр мне понравился больше — в нём действительно тёмный фон, пикселизация незаметна, а картинка, несмотря на статичность и небольшое поле зрения, впечатляет.

Сразу рекомендую купить большую карту памяти (хотя бы 64 Гб). Несмотря на то, что один кадр занимает примерно 17,2 мегабайта, при съёмке на коротких выдержках (по 5 секунд) за один вечер наберётся очень много кадров.

При использовании окуляра SmartEye со светосильным зеркальным телескопом системы Ньютона желательно использование корректоры комы, чтобы уменьшить искажения по краям изображения из-за оптики телескопа. При использовании окуляра SmartEye в визуальном режиме с линзовым телескопом в визуальном режиме с диагональным зеркалом применение полеспрямителя может быть затруднено возможно, потребуется сторонний полеспрямитель типа PHOTOLINE TSFLAT2, который вкручивается в юбку диагонального зеркала и обладает большим рабочим отрезком.

Сценариев использования окуляра SmartEye я вижу достаточно много — это и электронные наблюдения EAA, и образовательные задачи, и комбинация визуальных наблюдений с астрофотографией. В связке со светофильтрами можно "наблюдать" различные газовые туманности даже в условиях городской засветки, как одному, так и компанией, причем каждый из участников может сохранить себе фото объекта на память. К покупке рекомендую, если есть желание попробовать электронные наблюдения в классическом формате через окуляр.
