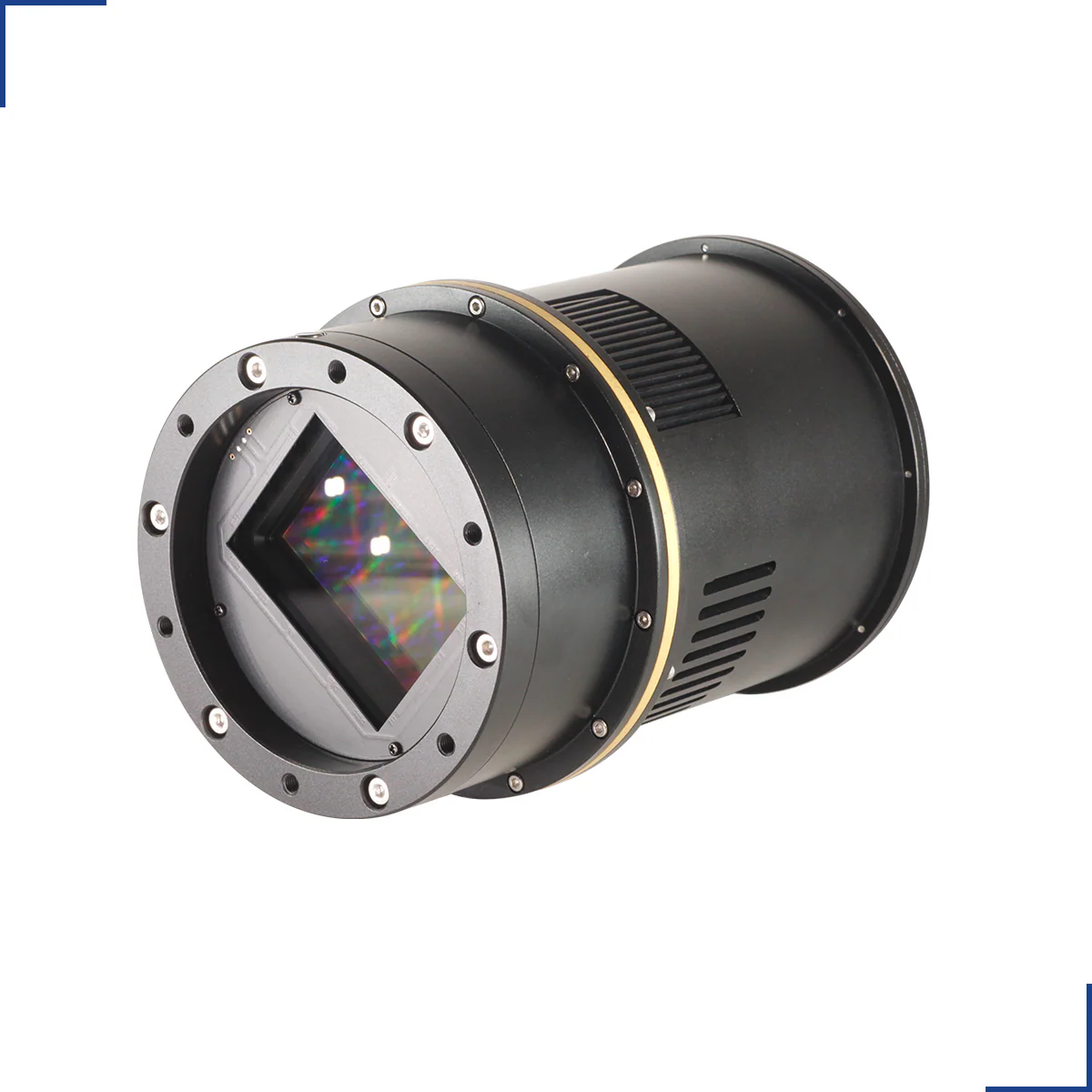

Астрономическая камера QHY411Pro C (Class 1, Color, BSI, Air and Liquid Cooling, 2 x 10GB)

В QHY411 используется 150-мегапиксельный сенсор SONY IMX411 с площадью изображения 54*40 мм, встроенным 16-битным аналого-цифровым преобразователем и задней подсветкой, а в QHY461 — среднеформатный сенсор SONY IMX461, 44*33 мм, 100 мегапикселей, с задней подсветкой и 16-битным аналого-цифровым преобразователем.  Характеристики сенсоров довольно схожи, но IMX411 больше по размеру.

QHY411/461 оснащена интерфейсами USB3.0 и 2*10GigaE. Версия с интерфейсом 2*10GigaE поддерживает более высокую скорость считывания.

QHY411/QHY461 выпускается как в монохромном, так и в цветном варианте.  Эта камера подходит для астрономической съемки, фотографирования космических объектов, отслеживания спутников и т. д.

Благодаря структуре пикселей с обратной засветкой QHY411 имеет большой полный световой колодец размером 80 мкм. При использовании объединения 2 * 2 полный световой колодец может достигать 320 мкм, что соответствует размеру объединенного пикселя 7,5 мкм * 7,5 мкм. В сочетании с низким уровнем шума считывания камера обладает большим динамическим диапазоном.

Встроенный 16-битный аналого-цифровой преобразователь: новый сенсор Sony оснащен встроенным 16-битным аналого-цифровым преобразователем. Выходной сигнал является реальным 16-битным с 65 536 уровнями. По сравнению с 12-битным и 14-битным аналого-цифровым преобразователем, 16-битное аналого-цифровое преобразование обеспечивает более высокое разрешение выборки, а коэффициент усиления системы будет составлять менее 1e-/ADU при отсутствии шума, связанного с ошибкой выборки, и очень низком уровне шума при считывании.

BSI: одним из преимуществ КМОП-структуры с обратной засветкой является увеличенная емкость. Это особенно важно для датчиков с маленькими пикселями. В обычном датчике с фронтальной подсветкой фотоны от объекта, попадающие на светочувствительный слой датчика, сначала должны пройти через металлическую проводку, расположенную прямо над светочувствительным слоем. Проводка отражает часть фотонов, снижая эффективность датчика. В датчике с обратной подсветкой свет попадает на светочувствительную поверхность с обратной стороны. В этом случае проводка расположена под светочувствительным слоем. В результате большее количество фотонов попадает на светочувствительный слой, генерируется и захватывается большее количество электронов в ячейке пикселя. Это соотношение между количеством фотонов и электронов называется квантовой эффективностью. Чем выше квантовая эффективность, тем эффективнее датчик преобразует фотоны в электроны и, следовательно, тем чувствительнее он к слабому освещению.

Zero Amplify Glow: это также камера с нулевым усилением свечения

Данные в формате TRUE RAW. В зеркальных фотоаппаратах есть функция вывода изображения в формате RAW, но, как правило, это не совсем RAW. При внимательном рассмотрении все же можно заметить следы шумоподавления и удаления «горячих» пикселей. Это может негативно сказаться на качестве изображения при астрономической съемке, например привести к эффекту «поедания звезд». Однако камеры QHY обеспечивают вывод изображения в формате TRUE RAW, то есть изображение состоит только из исходного сигнала, что обеспечивает максимальную гибкость при постобработке астрономических изображений и в других научных областях.

Технология защиты от запотевания. Охлаждаемая камера QHY, созданная на основе почти 20-летнего опыта разработки охлаждаемых камер, оснащена системой полного контроля запотевания. Оптическое окно оснащено встроенным нагревателем для предотвращения запотевания, а камера защищена от внутреннего конденсата. Электрическая нагревательная панель для окна камеры предотвращает образование конденсата, а сам датчик остается сухим благодаря силиконовой трубке для контроля влажности внутри камеры.

Охлаждение

Помимо двухступенчатого охлаждения с помощью термоэлектрического охладителя, в QHYCCD реализована запатентованная технология аппаратного контроля темнового тока.

Расширенные функции

Перезагрузка камеры при выключении и включении питания

Камера сконструирована таким образом, что для перезагрузки камеры можно использовать питание +12 В без отключения и повторного подключения USB-интерфейса.  Это означает, что камеру можно перезагрузить, просто отключив питание +12 В, а затем снова включив его.  Эта функция очень удобна для дистанционного управления камерой в обсерватории. Для перезагрузки фотокамеры можно использовать источник питания с дистанционным управлением. В случае дистанционного управления нет необходимости в повторном подключении USB.

Функция подавления тепловых шумов с произвольным изменением параметров

Вы можете обнаружить, что некоторые типы тепловых шумов могут изменяться со временем в некоторых CMOS-камерах с обратной подсветкой. Эти тепловые шумы характеризуются фиксированным положением типичного теплового шума, но их значение не связано со временем экспозиции.  Вместо этого каждый кадр имеет свои собственные характеристики.  В камерах QHY600/268/461/411 используется инновационная технология подавления шума, которая позволяет значительно снизить его видимый уровень.

Оптимизация USB-трафика для минимизации горизонтальных полос

Для КМОП-матриц характерно появление горизонтальных полос.  Обычно случайные горизонтальные полосы можно убрать с помощью наложения нескольких кадров, чтобы они не влияли на итоговое изображение.  Однако периодические горизонтальные полосы не удаляются при наложении кадров, поэтому они могут появиться на итоговом изображении. Настроив USB-трафик в режиме Single Frame или Live Frame, вы сможете регулировать частоту драйвера CMOS-сенсора и тем самым оптимизировать горизонтальные полосы, появляющиеся на изображении. Эта оптимизация очень эффективна для устранения периодических полос в некоторых условиях.
